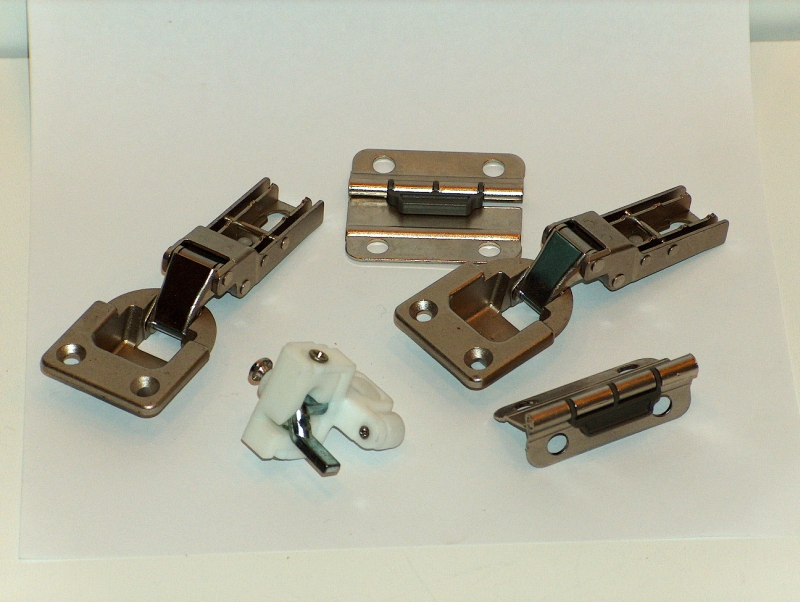

SISTEM DE USI PLIANTE CONCERTINA
|
|
|
- Dimensiune : Usa maxima este data de sina : 880, 1180 mm .
- Greutatea maxima suportata : Greutatea este data de balamale. Se poate folosi orice fel de balama.
- Se foloseste un adoptor maner concertina pentru fiecare gaura care o are manerul. De exemplu daca aveti un maner cu 2 gauri, aveti nevoie de 2 adaptoare
- Cate balamale aveti, atatea balamale pafta folositi.
Exemplu 1 metru = 2 balamale
1.5 metri = 3 balamale
2 metri = 4 balamale
- Pe stoc
|
- Balama pafta usi pliante
- Balama culisoare usi pliante
|
|
|
- Sina culisare usi pliante 880 mm
- Sina culisare usi pliante 1180 mm
|
|
|
- Ghidaj culisare teflon
- Adaptor maner concertina
|
|
|
BPO.F1RFAY BPO Element fixare usi pliante Concertina
BPO.F1SIAY2700 BPO Element protectie 2700mm usi pliante Concertina
- la comanda
|
|
|
Calcul
Pentru o usa plianta de 800 mm si inaltime 2000 mm avem nevoie de :
- o sina 880 = 35.00 lei
- balama culisoare + ghidaj = 19.00 + 12.00= 31.00 lei
- balama pafta = 4 buc x 9.00 lei = 36.00 lei
TOTAL : 102.00 lei, cu tva
Cate paftale aveti = atatea balamale puneti, orice tip si model.
|
|
|
Pentru mobila la comanda ( dulap, dressing, pal sau sticla ) puteti apela la www.miovidesign.ro, mail : ovidiushome@yahoo.com
Tanasescu Ovidiu - 0724/269.576
|
|
|
|
|
|
SISTEM GLISARE MEPA MKK-2A 40 KG
- in limita stocului
- COMANDA aici
|
|
|
SINA SUPERIOARA USI PLIANTE MKK-2A AL-03K
- in limita stocului
- COMANDA aici
|
|
|
Silent Fold 40
- disponibil la comanda, 1 - 7 zile sau cateva saptamani
- se achita in avans
|
|
|
- sistem pliant pentru usi grele pana la 40 kg / usa
- permite montarea de usi pliante libere sau montate pe laterale
- inaltime canat maxim 2500 mm
- latime canat maxim 500 mm
- grosime usa 19 - 25 mm
- Vertical door gap width : 1 - 4mm
- Height adjustment : �2 mm at running gear using screw
- Running gear : 3 rollers, with plastic coated, ball bearing mounted rollers
- detalii CATALOG ( Click AICI )
|
|
|
|
|
|
silent fold 40 balama culisoare superioara
- disponibil la comanda, 1 - 3 zile
- se achita in avans
|
409.61.750 |
|
SILENT FOLD 40 ROTILA DE RULARE SUS MIJLOC 409.61.930
- disponibil la comanda, de luni sau miercuri in 10 zile
- se achita in avans
|
409.61.930 |
|
silent fold 40 balama ghidare inferioara
- disponibil la comanda, 1 - 3 zile
- se achita in avans
|
409.62.700 |
|
SILENT FOLD 40 GHIDAJ JOS MIJLOC 409.62.900
- disponibil la comanda, de luni sau miercuri in 10 zile
- se achita in avans
|
409.62.900 |
|
silent fold 40 balama pafta centrala
- disponibil la comanda, 1 - 3 zile
- se achita in avans
|
409.63.710 |
|
SILENT FOLD 40 CONECTARE BALAMA MIJLOC 409.62.940
- disponibil la comanda, de luni sau miercuri in 10 zile
- se achita in avans
|
409.62.940 |
|
silent fold 40 sina culisare superioara, aluminiu, 2 metri
- disponibil la comanda, 1 - 3 zile
- se achita in avans
|
940.42.200 |
|
silent fold 40 sina culisare superioara, aluminiu, 3 metri
- disponibil la comanda, 1 - 3 zile
- se achita in avans
|
940.42.300 |
|
silent fold 40 sina ghidare inferioara, aluminiu, 2 metri
- disponibil la comanda, 1 - 3 zile
- se achita in avans
|
409.60.902 |
|
silent fold 40 sina ghidare inferioara, aluminiu, 3 metri
- disponibil la comanda, 1 - 3 zile
- se achita in avans
|
409.60.903 |
|
|
Mounted to one side of cabinet |
Free sliding |
|
|
|
|
|
|
|
|
2?leaf |
3?leaf |
4?leaf |
5?leaf |
6?leaf |
1 pair of doors |
2 pairs of doors |
3 pairs of doors |
Top running gear, end door |
1 piece |
� |
1 piece |
� |
1 piece |
2 pieces |
2 pieces |
2 pieces |
Top running gear, centre door |
� |
1 piece |
1 piece |
2 pieces |
2 pieces |
� |
1 piece |
2 pieces |
Bottom guide, end door |
1 piece |
� |
1 piece |
� |
1 piece |
2 pieces |
2 pieces |
2 pieces |
Bottom guide, centre door |
� |
1 piece |
1 piece |
2 pieces |
2 pieces |
� |
1 piece |
2 pieces |
Panel to panel hinge |
3 pieces |
3 pieces |
6 pieces |
6 pieces |
9 pieces |
3 pieces |
6 pieces |
9 pieces |
Hinge connection, centre |
� |
1 piece |
1 piece |
2 pieces |
2 pieces |
� |
1 piece |
2 pieces |
Mounting option 1
|
|
|
|
Mounted to one side of cabinet
|
|
|
|
Mounting option 2
|
|
|
|
Free sliding
|
|
|
|
Mounting option 3
|
|
|
|
Several pairs of doors connected,
free sliding or mounted to one side of cabinet
|
|
.
|
|
|
Dimensions for centre runner (2)
|
|
|
|
|
|
|
Illustration shows installed free sliding doors.
|
|
|
|
When mounting doors to one side of cabinet, dimensions specified in mounting option 1 must be observed accordingly.
(1) Outer runner
(2) Centre runner
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L??ime canat: |
|
Grosime canat: |
|
Ajustare pe �n?l?ime: |
|
Running gear: |
- Top running, 2 rollers, guide bottom running, 2 rollers
|
Versiune produs: |
|
Montare: |
- Running gear for clip fixing into running track without tools
|
- Fitted door leaves can be combined to door leaf pairs using panel to panel hinges with removable pin
|
- Guide bottom running, 4 plastic rollers, with 1 concealed hinge
|
Material: |
|
Bauart: |
|
Number of wings: |
|
Door thickness: |
|
D�mpfung: |
|
- Fold 25 VF attached, for 2 pairs of doors (left/right), with installation instructions
|
Running and guide track dimensions
|
|
|
Running track
|
|
Guide track
|
maximale T�rst�rke
|
|
Door width calculation
LK =
|
internal cabinet width
|
A =
|
door overlay
|
SL =
|
track length
|
F =
|
gap width
|
FB =
|
door width
|
|
|
FB =
|
LK + (2 x A) � (number of gaps x F mm)
|
Number of doors
|
Montare
|
|
A = nur bei Verwendung des T�rabweisers
|
Dimensiune de �ncastrare
1 door attached: Version with panel to panel hinge offset by 6 mm
|
|
|
Example with 110� hinge
Panel to panel hinge off centre = 6 mm
|
1 door attached: Version with inset guide track
BPO Sistem Pliant Concertina Usi Aluminiu PracticAL
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
ARA.D206AA3000 ARA Profil mascare PracticAL,plastic profilat, 3m
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
ARA.D206BS5 ARA Conector colt simplu PracticAL
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
ARA.D206BS5L ARA Conector colt dublu PracticAL
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
ARA.D206HS5 ARA Conector colt aditional PracticAL
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
ARA.D206LG3000C ARA Profil rama PracticAL cu garnitura sticla, 3m
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
BAL.C206A99 BAL Balama aplicata usi aluminiu PracticAL
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
BPO.D206BK5 BPO Balama pafta usi pliante Concertina PracticAL
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
BPO.F1C069 BPO Balama culisoare usi pliante Concertina PracticAL
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
BPO.F1GFAP1180 BPO Cale rulare 1180mm usi pliante Concertina
- pe stoc
|
|
BPO.F1GFAPX880 BPO Cale rulare 880mm usi pliante Concertina
- pe stoc
|
|
BPO.F1PVAY BPO Element teflon usi pliante Concertina PracticAL
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
BZT.B2V3H3 BZT Baza balama H3mm,otel
- disponibil la comanda, 1 - 7 zile
- se achita in avans
|
|
Ultima actualizare : 01.01.2020
Pozele atasate au caracter orientativ.
Specificatiile tehnice sunt informative, in conformitate cu datele transmise de catre furnizorii, producatorii sau reprezentantii oficiali;
Ele pot fi modificate fara instiintare prealabila si nu constituie obligativitate contractuala, aceleasi conditii se aplica si pretului produsului.
Preturile in lei includ TVA. Preturile in Euro nu includ TVA
|
