Metabox - uri - schite montaj


INAPOI LA METABOX

SCHITE MONTAJ METABOX

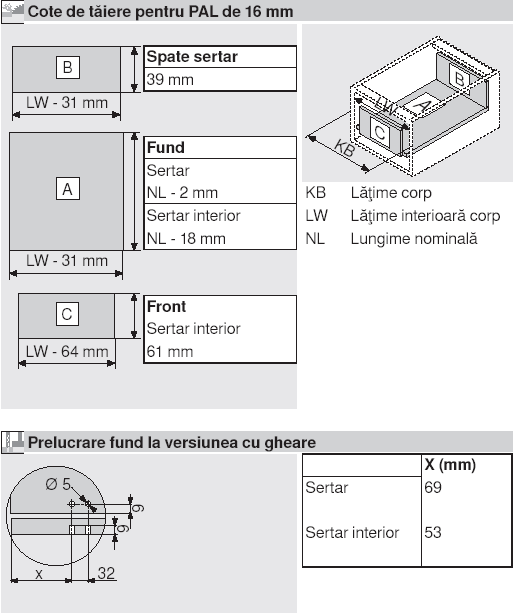

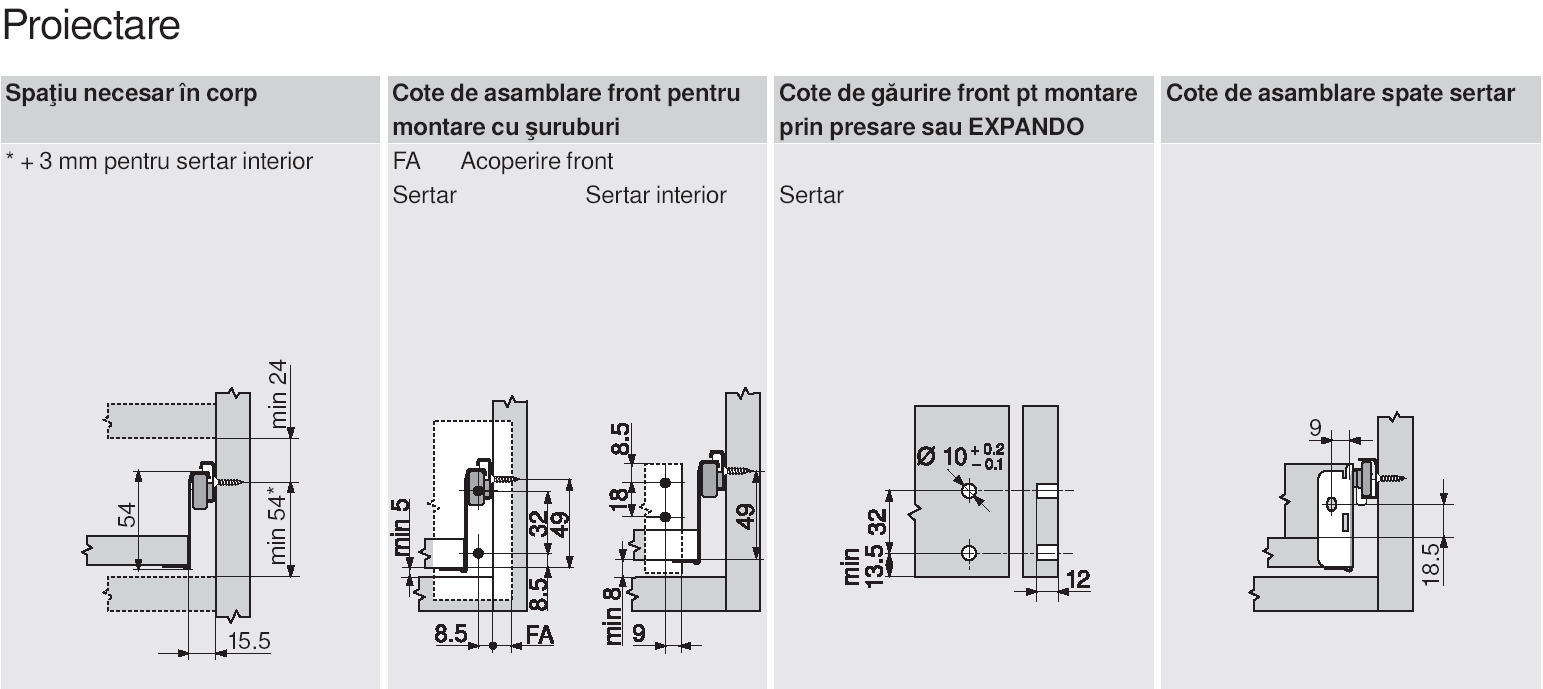

COTE MONTAJ METABOX N - EXTRACTIE PARTIALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.

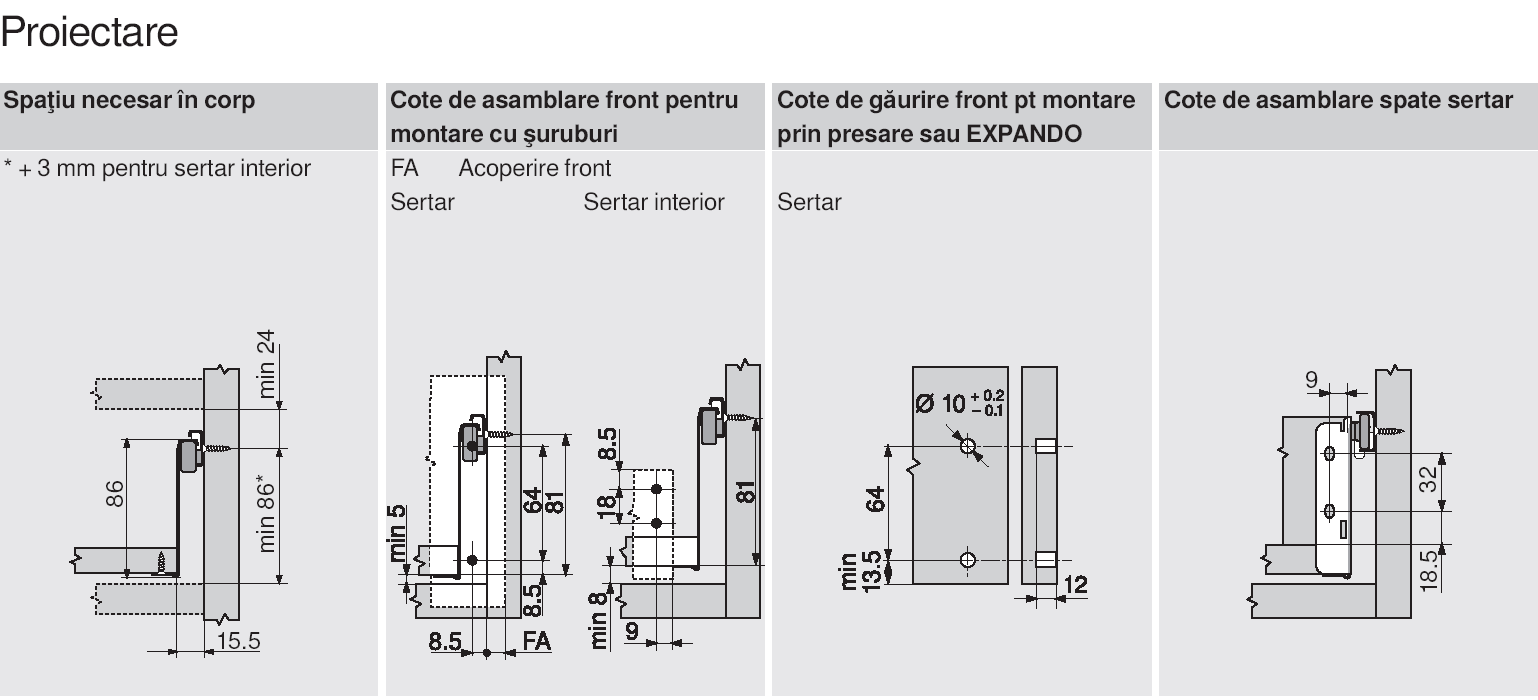

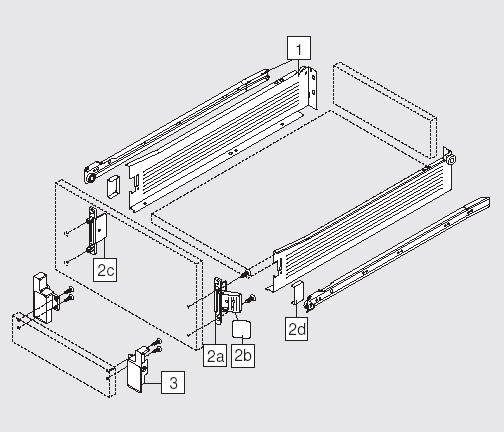

 COTE MONTAJ METABOX M - EXTRACTIE PARTIALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.

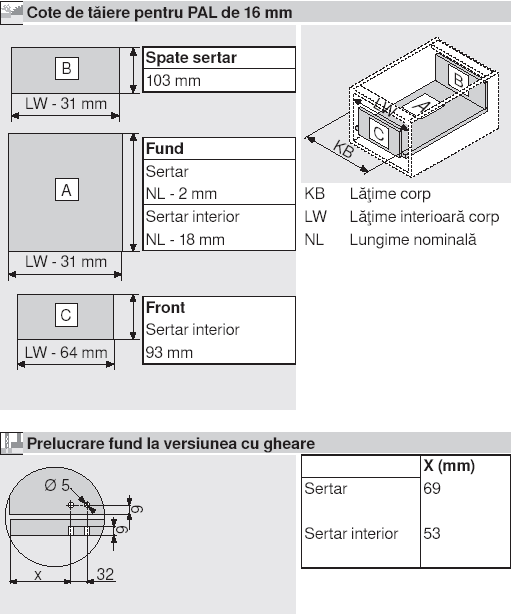

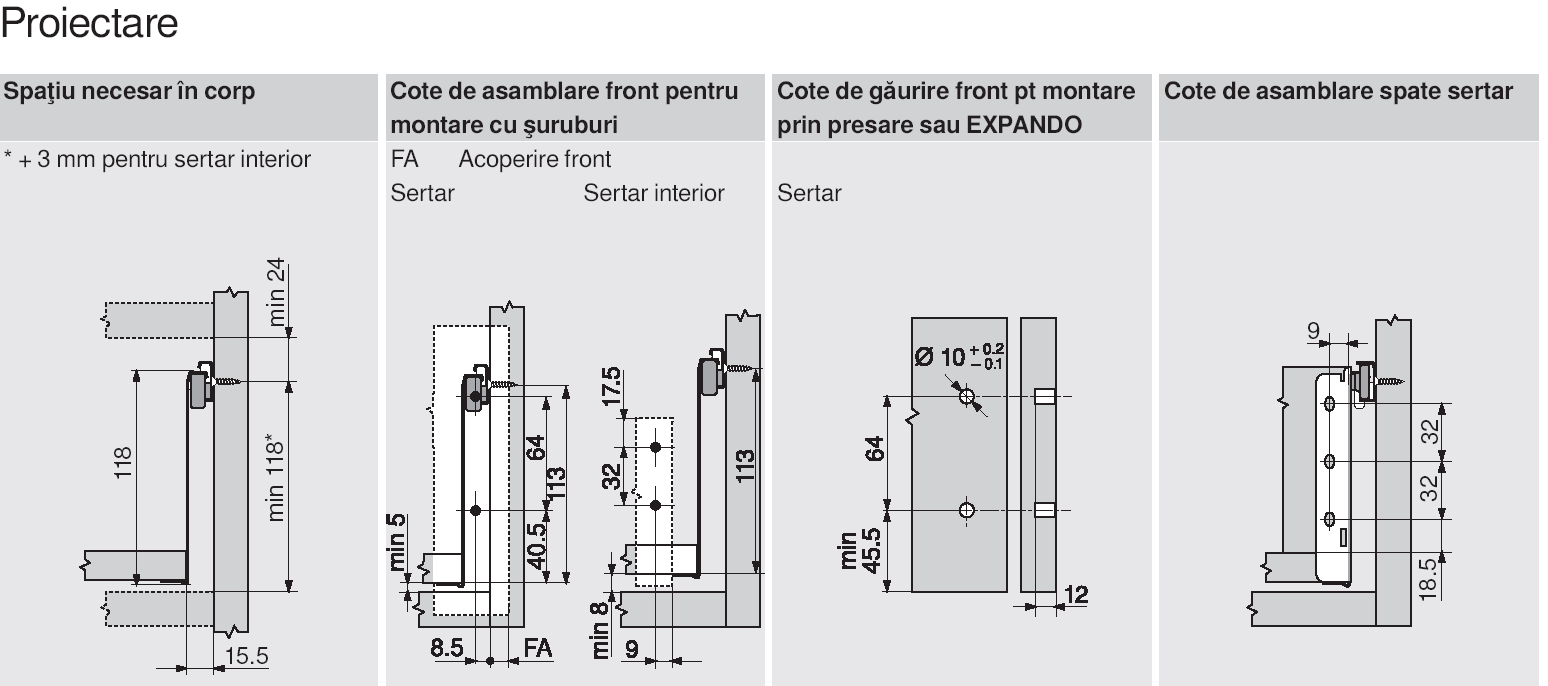

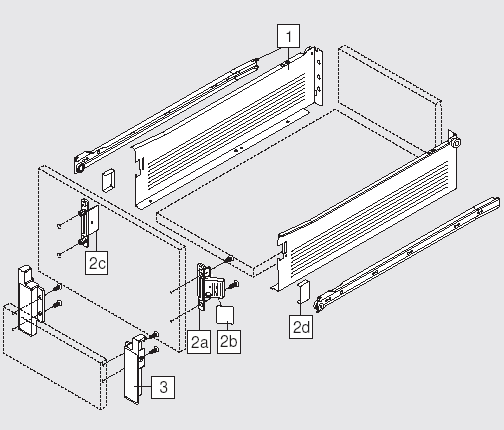

 COTE MONTAJ METABO K - EXTRACTIE PARTIALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.

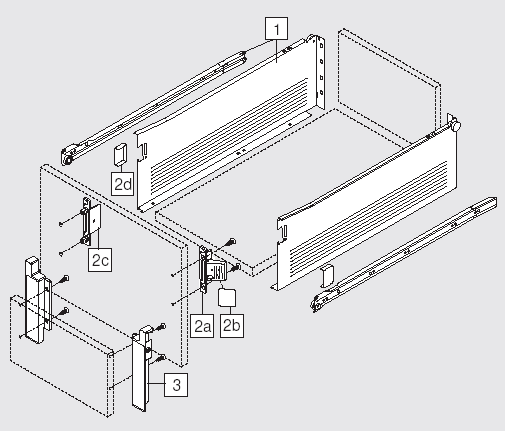

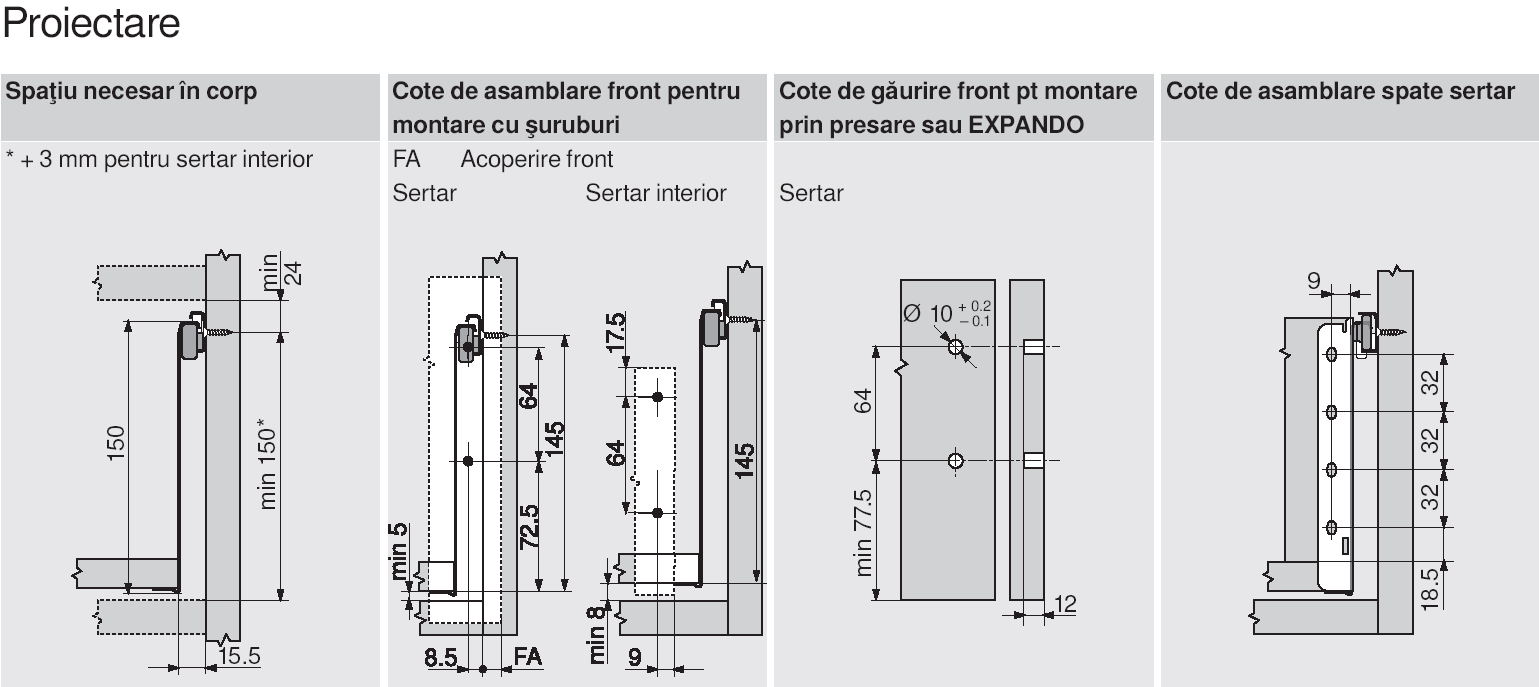

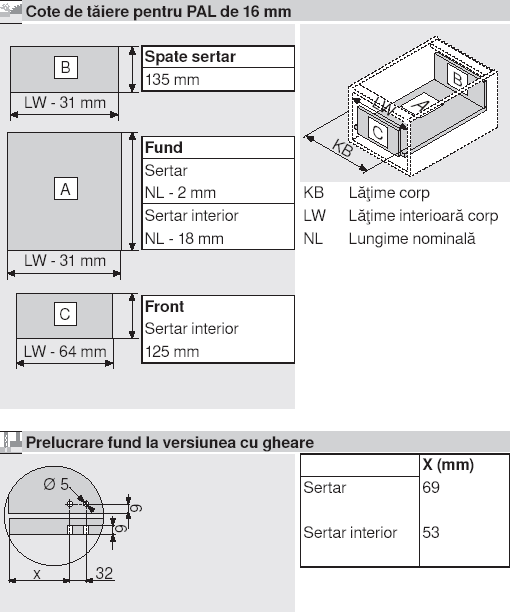

 COTE MONTAJ METABOX H - EXTRACTIE PARTIALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.

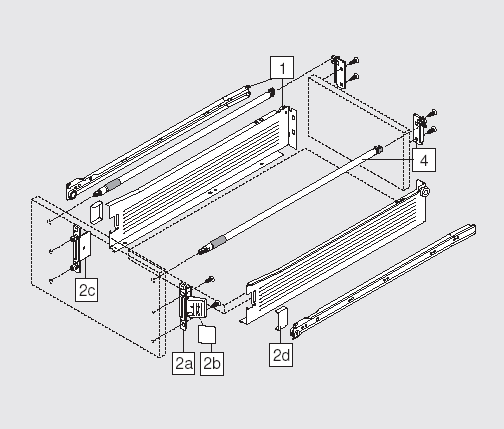

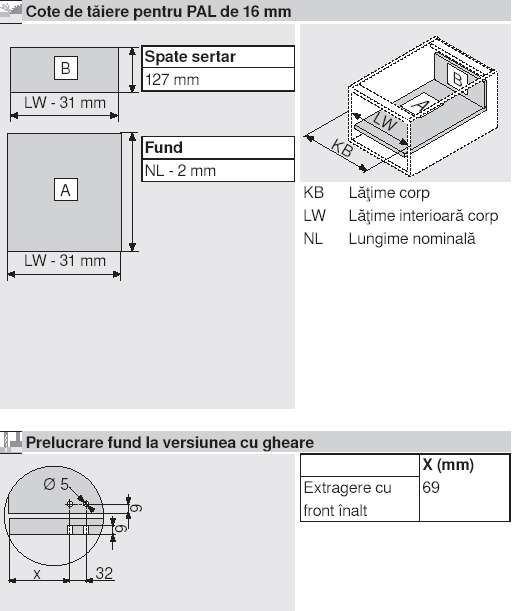

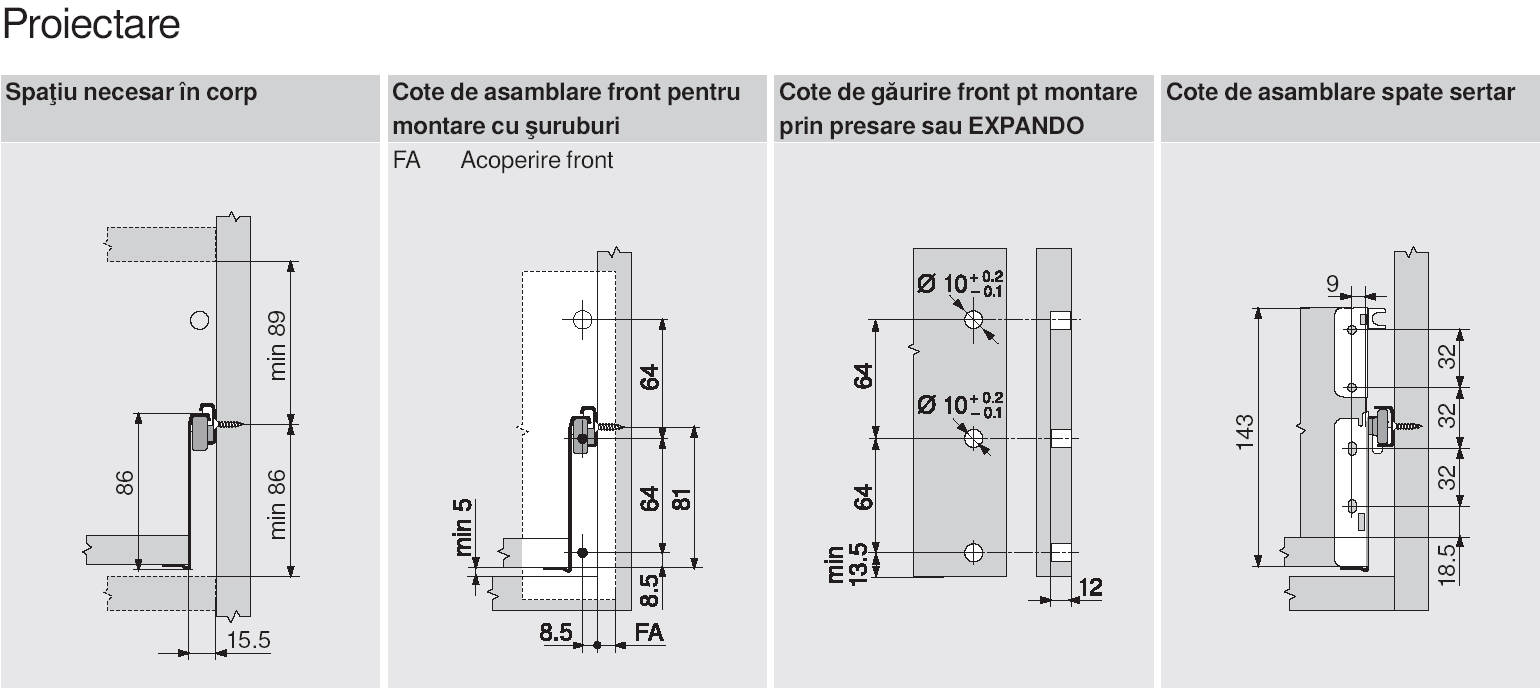

 COTE MONTAJ METABOX B - EXTRACTIE PARTIALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.

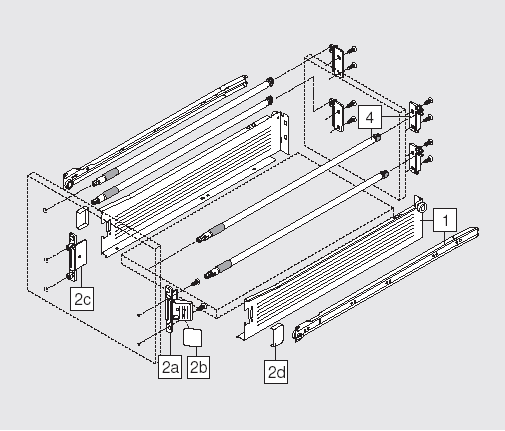

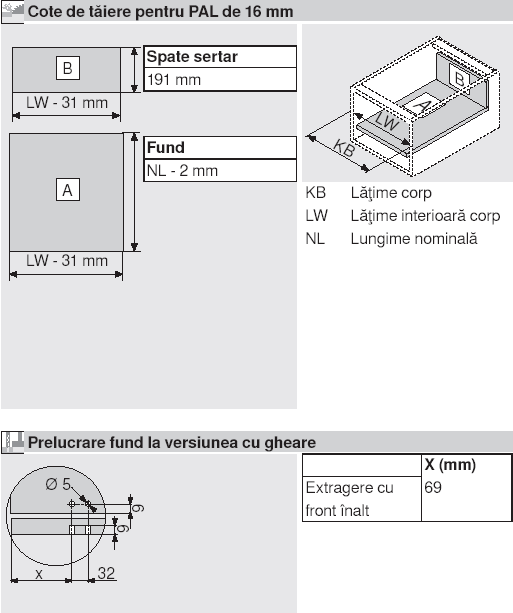

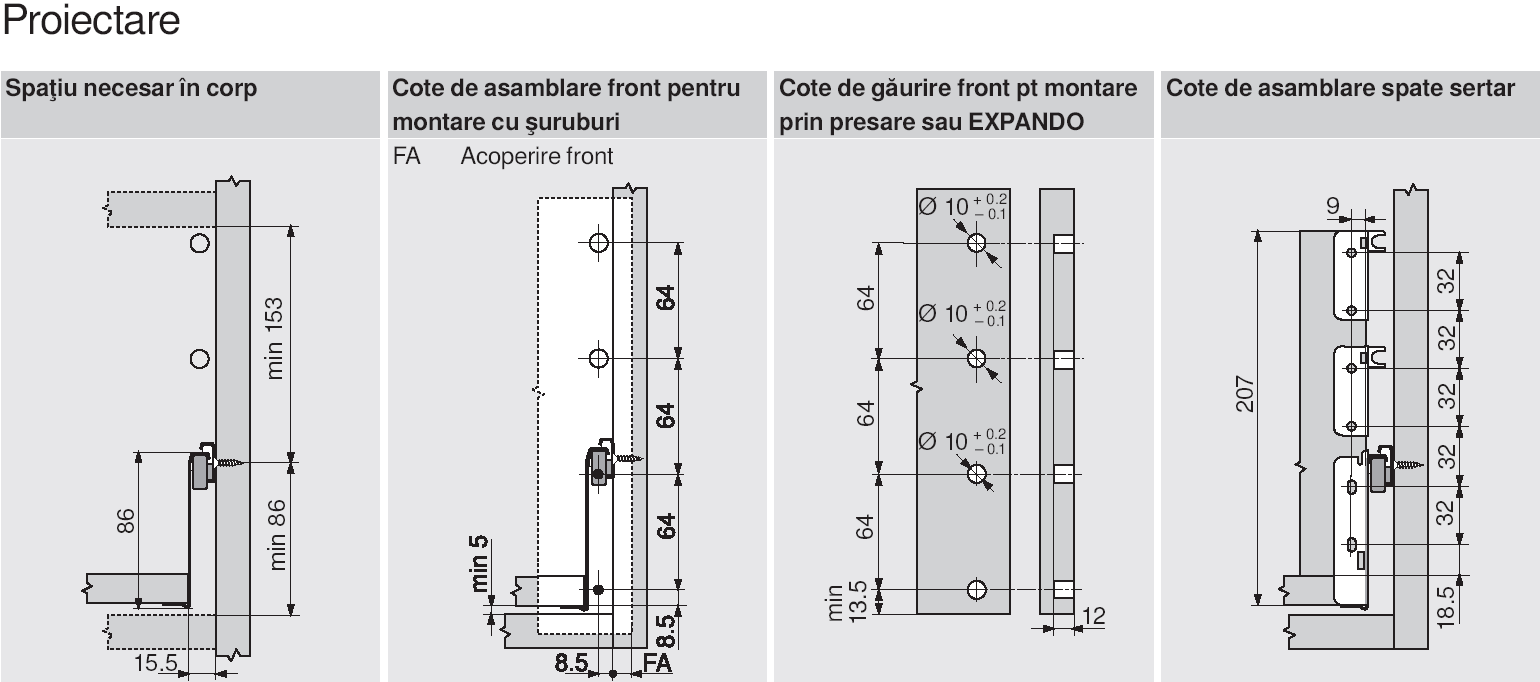

 COTE MONTAJ METABOX D - EXTRACTIE PARTIALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.

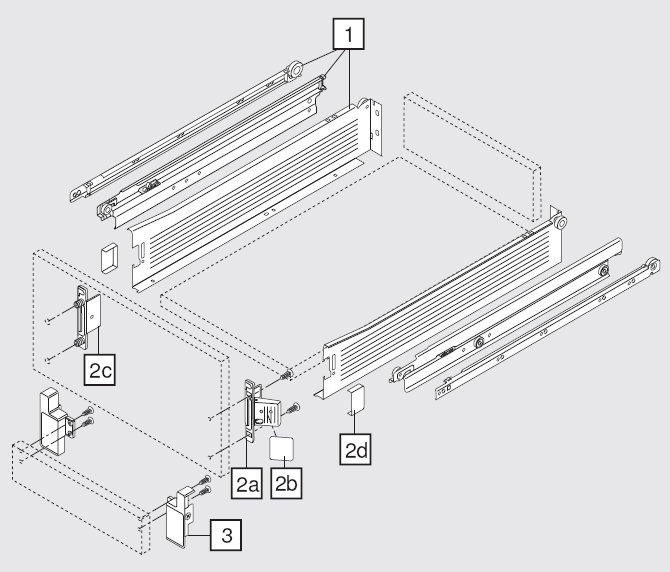

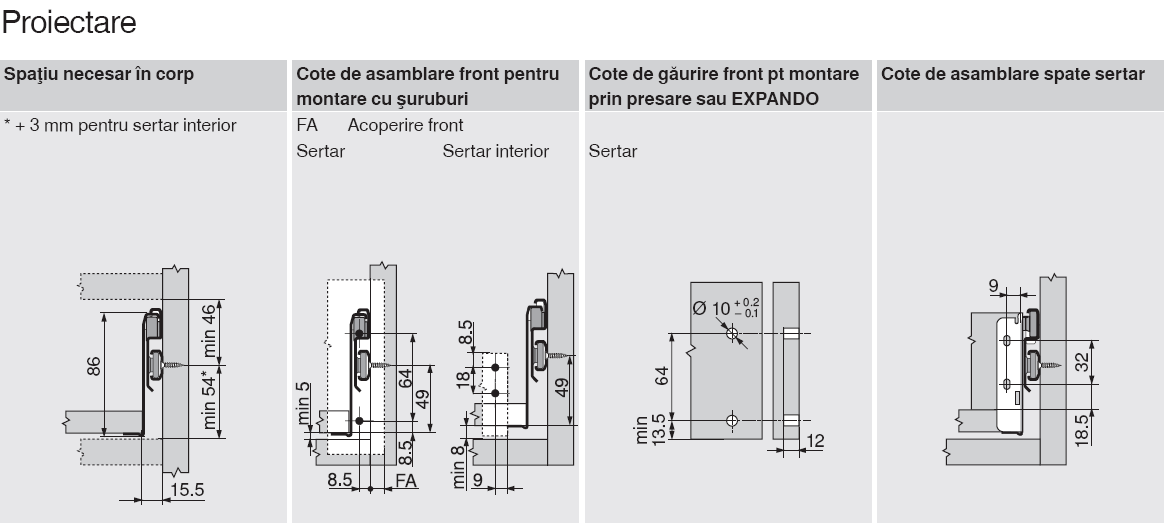

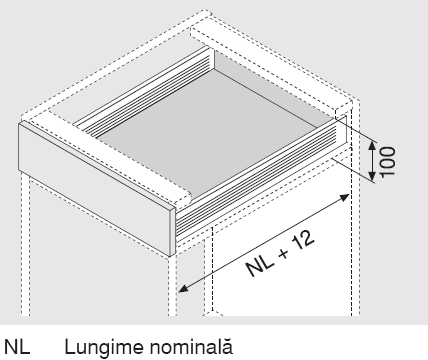

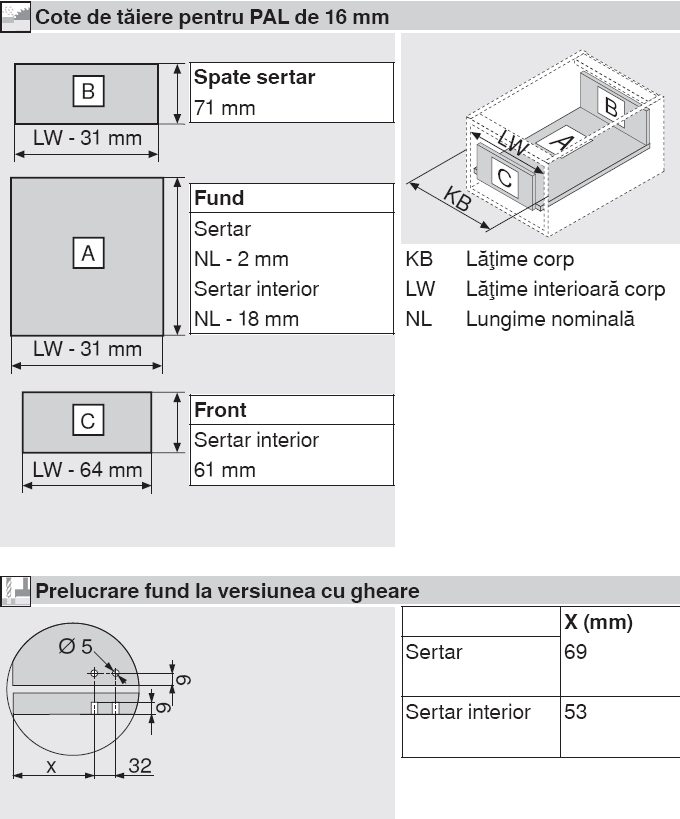

 COTE MONTAJ METABOX M - EXTRACTIE TOTALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.

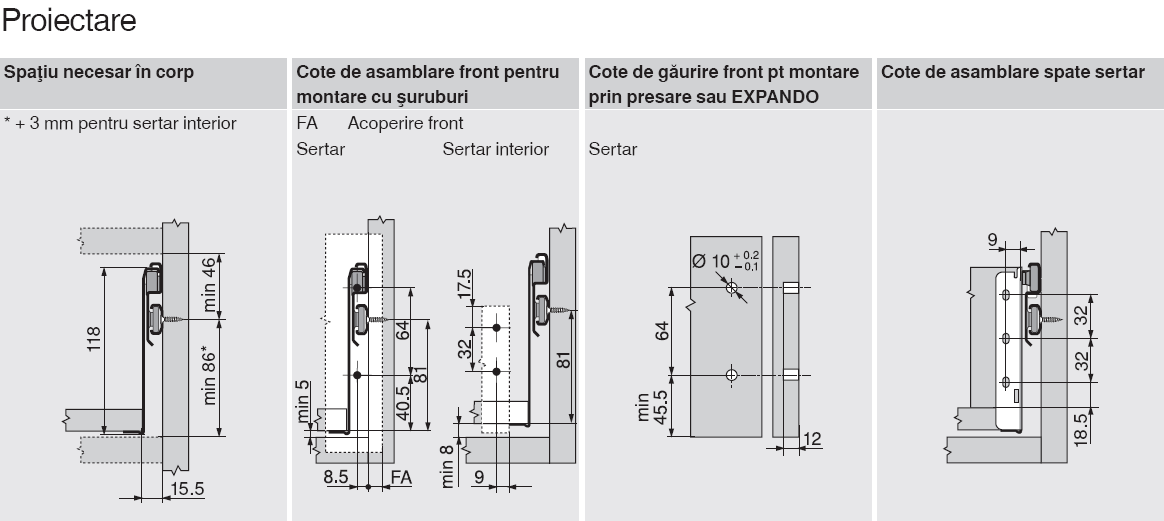

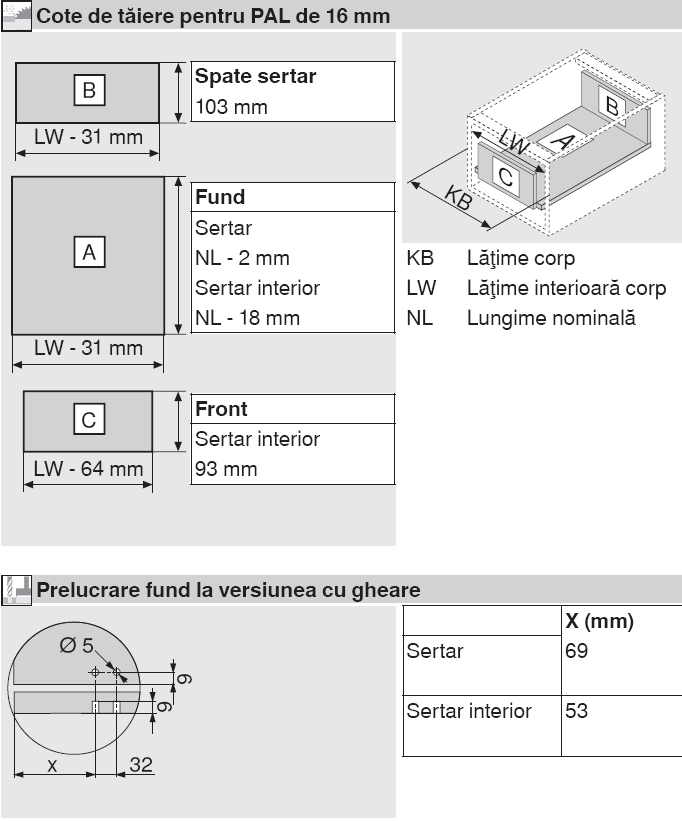

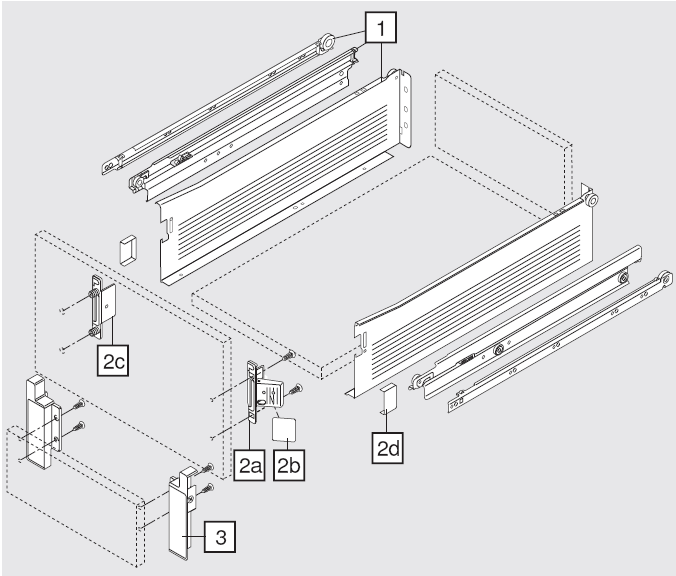

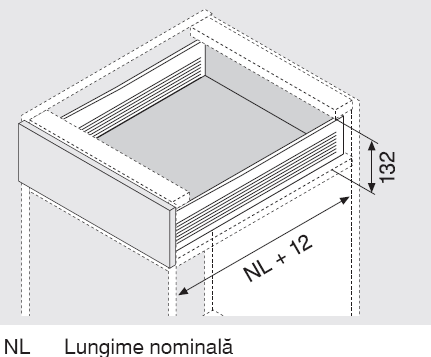

COTE MONTAJ METABOX K - EXTRACTIE TOTALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.

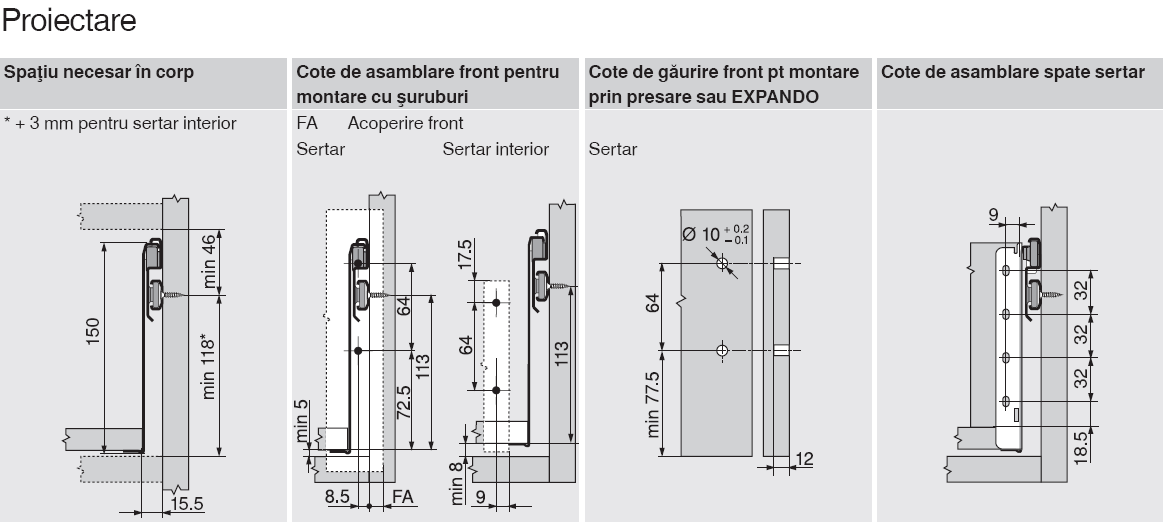

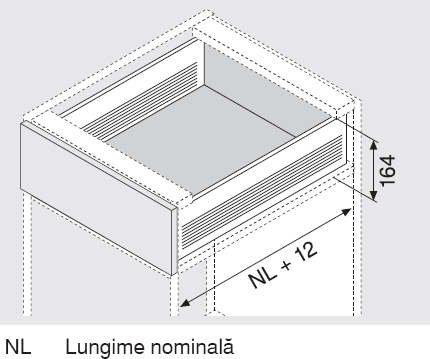

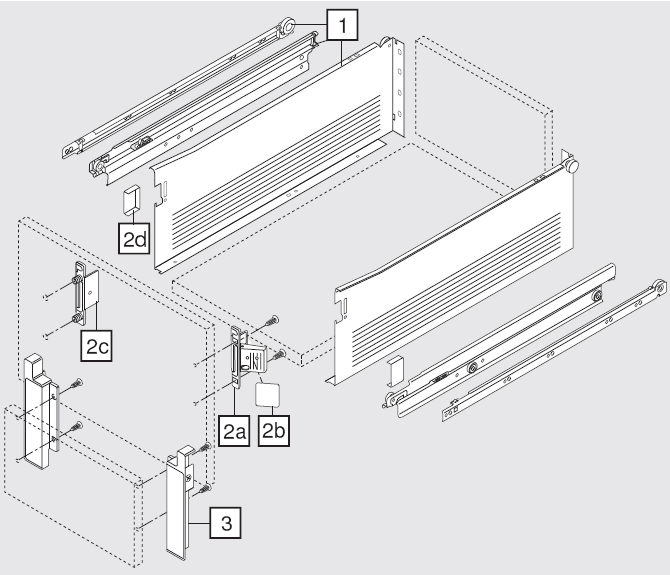

COTE MONTAJ METABOX H - EXTRACTIE TOTALA
CLICK PE IMAGINI PENTRU A LE VIZUALIZA IN VERSIUNE MAI MARE.


SCHITE GENERALE DE AJUTOR IN MONTAJUL SERTARELOR SI REGLAJE POSIBILE.

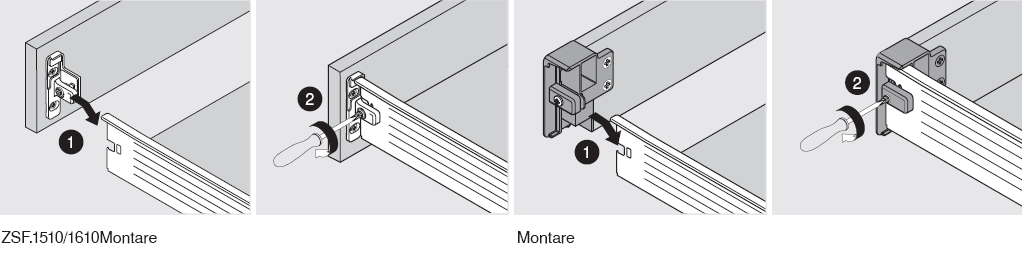

Montare cuplaj metabox inaltime N de sertar  pentru :
         varianta cu front exterior                                   varianta cu front interior.

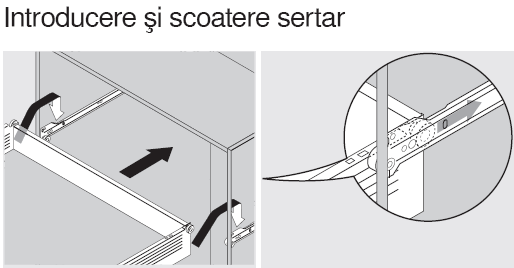

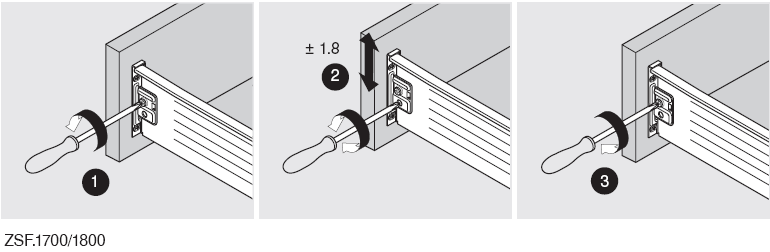

Montare cuplaj metabox inaltime M,K,H de sertar  pentru :
varianta cu clip ( nu se afla in stoc la BLUM )                varianta standard

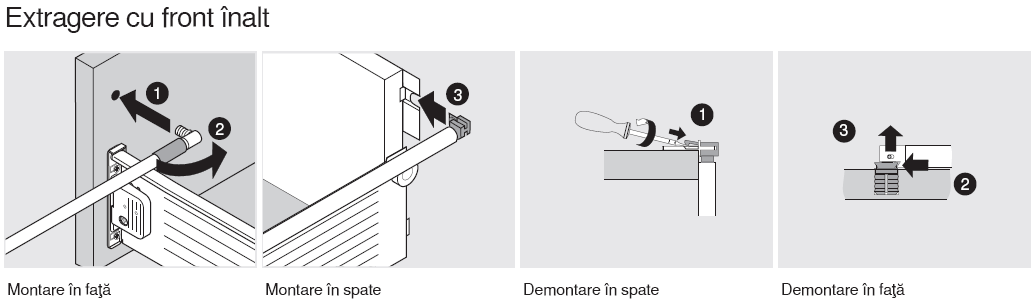

Montare lonjeroane la sertarele cu front inalt, se introduce diblul in gaura realizata in front (1) dupa care se indreapta lonjeronul (2) si in acel moment diblul se expandeaza si impiedica iesirea acestuia. In spate se potriveste stiftul sa pice exact in dreptul cuplajului dupa care se va clipsa (3).
Demontarea lonjeroanelor va incepe din spate de data aceasta, cu o surubelnita dreapta se apasa usor fara a forta foarte mult pana cand cupla de fixare se decupleaza, odata terminata operatiunea se pliaza lonjeronul (2) si se trage in sus cu atentie pentru a nu deteriora frontul (3) pana cand diblul iese din lacas.

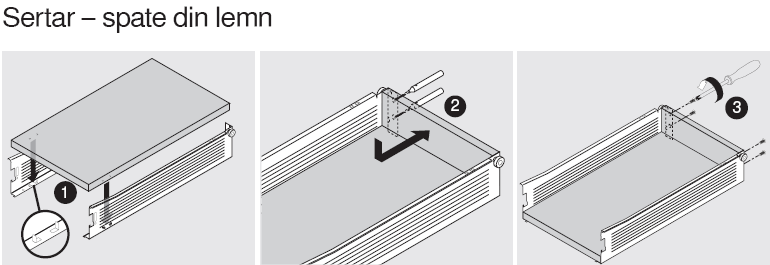

Montarea palului si a lateralelor este usurata datorita grarelor de ghidaj existente pe lateralele metalice ale METABOX-ului , asta in prealabil daca s-au realizat gaurile respective in fundul sertarului (1). Urmeaza in  partea (2) punctarea spatelui de sertar iar in partea (3) prinderea suruburilor de fixare.

 METABOX CU EXTRACTIE PARTIALA

METABOX CU EXTRACTIE TOTALA


Pozele atasate au caracter orientativ.
